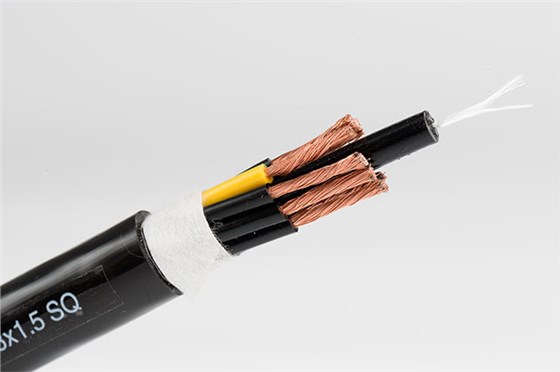

柔性拖鏈電纜屏蔽層損壞概述：

電纜工廠在制作電纜屏蔽層時使用的工藝方法不一，但一個很重要的參數就是屏蔽層的編織角度。在應用過程中電纜外徑的屏蔽層所承受的負載必須考慮進去，不合理的屏蔽層編織角度會進一步增加張力負載，導致屏蔽層損壞。由此會造成屏蔽效果減弱，當鋒利的電纜尾部戳穿羊毛織物或箔金材料接觸到芯線時，甚至?xí)斐啥搪贰?/span>

柔性拖鏈電纜屏蔽層防損壞解決方案：

1、長期的實驗決定屏蔽層編織角度能夠有效地抵消張力，因而非常適用于拖鏈系統。
2、穩定的內護套，屏蔽層不會松弛失效。
3、在絞線結構中，屏蔽層本身就具有抗扭轉性能。

通過一種甲胄式擠壓成型護套，保護電纜在移動時芯線不松開，就像一個導向槽，對芯線運動起導向作用和支撐作用，非常適用于拖鏈系統。滿足中心去應力設計；多束成纜結構；屏蔽電纜中采用甲胄式擠壓成型的內護套；全屏蔽絕緣編織網；優化的屏蔽編織角度；甲胄式擠壓成型的護套這些條件是保證柔性拖鏈電纜質量關鍵點。
